Jednopunktowy wtrysk paliwa w starszych benzynach działa poprawnie tylko wtedy, gdy trzy rzeczy są w normie: ciśnienie paliwa, sygnał przepustnicy i szczelność dolotu. W tym tekście rozkładam na czynniki pierwsze parametry, które naprawdę mają znaczenie w diagnozie, regulacji i codziennej eksploatacji takiego układu. Dorzucam też praktyczne wartości odniesienia, żeby łatwiej odróżnić normalną pracę od usterki.
Najważniejsze parametry jednopunktowego wtrysku, które trzymają silnik w ryzach
- Ciśnienie paliwa w wielu układach SPi pracuje w okolicy 1,0-1,2 bara, więc każdy spadek natychmiast odbija się na mieszance.
- TPS, czyli czujnik położenia przepustnicy, musi dawać płynny sygnał bez skoków i martwych pól.
- Bieg jałowy po rozgrzaniu zwykle mieści się w okolicach 850 ± 50 rpm, ale zawsze trzeba go czytać przez pryzmat konkretnego silnika.
- Lambda i temperatura cieczy decydują o tym, czy sterownik pracuje na korekcie, czy jedzie po mapie bazowej.
- W starszym aucie najczęściej wygrywa nie „magiczna regulacja”, tylko porządek w dolocie, zasilaniu paliwem i czujnikach.
Jak działa jednopunktowy wtrysk i dlaczego jego parametry są tak czułe

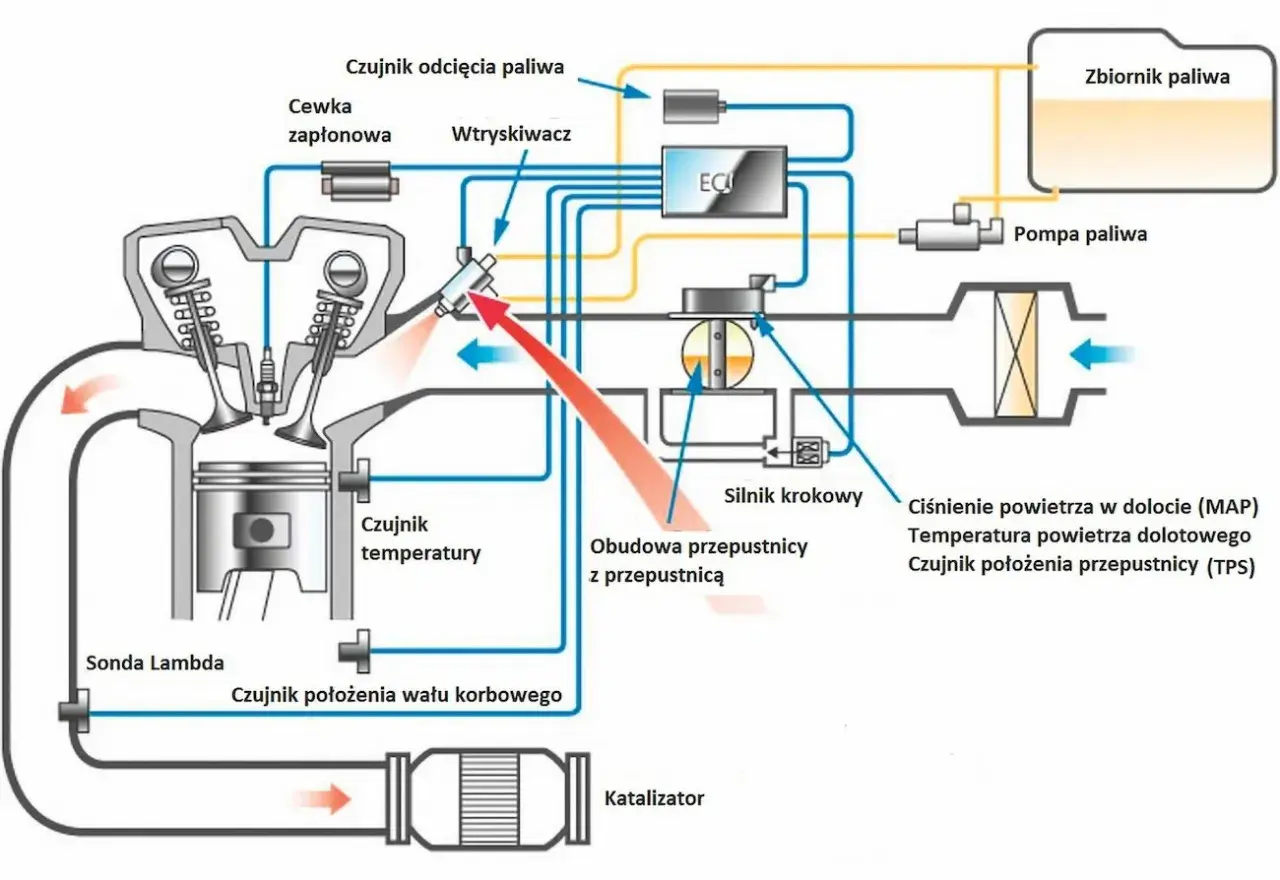

W układzie SPi jeden wtryskiwacz podaje paliwo do wspólnej części dolotu, zwykle w korpusie przepustnicy. Mieszanka musi potem rozdzielić się na wszystkie cylindry, więc stan kolektora, podciśnienie i jakość rozpylenia mają większe znaczenie niż w nowszym wielopunkcie.
W archiwalnym opracowaniu SAE Bosch opisywał układ z ciśnieniem 1 bar, czyli około 14,5 psi, i sterowaniem według kąta przepustnicy oraz obrotów. To dobrze pokazuje logikę całego rozwiązania: baza jest prosta, ale bez poprawnych sygnałów z czujników i bez stabilnego ciśnienia paliwa sterownik szybko zaczyna korygować w złą stronę.
Z praktyki wiem, że taki system potrafi być bardzo przewidywalny, o ile nie walczy z nieszczelnością podciśnienia, zabrudzonym korpusem przepustnicy albo czujnikiem, który już tylko „mniej więcej” pokazuje prawdę. Kiedy to rozumiem, łatwiej przejść do liczb, które rzeczywiście warto sprawdzać.
Parametry, które naprawdę warto sprawdzić
Jeśli miałbym zacząć od kilku pomiarów, ułożyłbym je właśnie tak. W instrukcji Rover/Motorola MEMS-SPi ciśnienie regulowane wynosiło 1,0-1,2 bara, TPS dawał 0-1 V przy zamkniętej przepustnicy i 4-5 V przy otwartej, a nominalny bieg jałowy wynosił 850 ± 50 rpm. To bardzo dobre punkty odniesienia, nawet jeśli mierzysz inny silnik z podobnej epoki.
| Parametr | Typowy punkt odniesienia | Co oznacza odchyłka |
|---|---|---|
| Ciśnienie paliwa | Około 1,0-1,2 bara w wielu układach SPi | Spadek pod obciążeniem zwykle oznacza pompę, filtr, regulator albo słabe zasilanie elektryczne |
| TPS | Sygnalizacja płynna, około 0-1 V na zamkniętej przepustnicy i 4-5 V przy pełnym otwarciu | Skoki napięcia, przerwy i martwe pola powodują szarpanie, złą dawkę i problemy z biegiem jałowym |
| Bieg jałowy | W praktyce często około 800-900 rpm, a w przytoczonym przykładzie 850 ± 50 rpm | Zbyt niskie obroty, falowanie albo gaśnięcie wskazują na dolot, TPS, układ jałowy lub temperaturę silnika |
| Lambda | Po rozgrzaniu powinna korygować mieszankę wokół wartości stechiometrycznej | Stałe wzbogacenie lub zubożenie sugeruje sondę, nieszczelność albo problem z ciśnieniem paliwa |
| MAP i podciśnienie | Stabilny odczyt na biegu jałowym i wyraźna reakcja na uchylenie przepustnicy | Niestałe wartości zwykle oznaczają nieszczelność dolotu, źle podłączony wężyk albo mechaniczny problem silnika |
| Temperatura cieczy | Na zimno niski odczyt, po rozgrzaniu wyraźnie wyższy i stabilny | Zawyżanie lub zaniżanie temperatury zmienia dawkę i psuje rozruch, spalanie oraz pracę na jałowym |
Ja zwykle nie zaczynam od kasowania błędów, tylko od tego, co da się zmierzyć bez zgadywania. Same liczby jeszcze nie mówią wszystkiego, bo sterownik zmienia dawkę w zależności od sytuacji, a to jest drugi filtr, przez który trzeba przejść.
Jak sterownik buduje dawkę paliwa w różnych sytuacjach
Rozruch i zimny silnik
Na zimnym silniku ECU wzbogaca mieszankę, bo paliwo gorzej odparowuje i część osiada w kolektorze. Jeśli czujnik temperatury cieczy zaniża albo zawyża odczyt, efekt jest natychmiastowy: trudny rozruch, zalewanie albo zbyt uboga mieszanka po odpaleniu.
Stała jazda i pętla zamknięta
Po rozgrzaniu układ może przejść w closed loop, czyli pętlę zamkniętą, w której sonda lambda koryguje dawkę paliwa na bieżąco. Podstawę nadal stanowią obroty i obciążenie, ale korekty robią temperatury, napięcie zasilania i sygnały z czujników. Właśnie dlatego drobna usterka jednego elementu nie zawsze daje jedną, łatwą do uchwycenia awarię.
Przeczytaj również: Pojemność baku w VW Caddy - co musisz wiedzieć o zbiorniku paliwa
Pełny gaz i odjęcie pedału
Przy dużym obciążeniu sterownik zwykle wzbogaca mieszankę, żeby silnik nie wpadł w ubogą pracę i nie zaczął szarpać. Przy odpuszczeniu gazu może wejść odcięcie paliwa, czyli overrun fuel cut-off, które ogranicza spalanie i emisję. Gdy te korekty nie działają, auto zaczyna zachowywać się tak, jakby „gubiło logikę” właśnie w momentach przejściowych.
Dlatego, gdy objaw pojawia się tylko na zimno, przy mocniejszym gazie albo po zdjęciu nogi z pedału, od razu patrzę nie tylko na sam wtryskiwacz, ale też na czujniki, które wpływają na korekty.
Objawy, że parametry uciekły z normy
W jednopunktowym wtrysku objawy rzadko są subtelne. Silnik albo pracuje gładko, albo zaczyna zdradzać zbyt bogatą, zbyt ubogą albo po prostu niestabilną mieszankę.
| Objaw | Najczęstszy trop | Co sprawdzić najpierw |
|---|---|---|
| Falujące obroty na ciepło | Lewe powietrze, zabrudzona przepustnica, TPS, układ biegu jałowego | Wężyki podciśnienia, czyszczenie dolotu, płynność sygnału TPS |
| Trudny zimny start | Czujnik temperatury cieczy, spadek ciśnienia paliwa po postoju, nieszczelny wtryskiwacz | Odczyt temperatury, manometr paliwa, szczelność układu |
| Szarpanie przy ruszaniu | Skok TPS, chwilowy spadek ciśnienia, zła reakcja na zmianę obciążenia | Pomiar TPS, test ciśnienia przy przyspieszaniu |
| Zapach benzyny i wysoki CO | Zbyt bogata dawka, zbyt wysokie ciśnienie, sonda lambda poza zakresem | Regulator ciśnienia, lambda, szczelność dolotu |
| Gaśnięcie po odjęciu gazu | Zła korekta odcięcia, brudna przepustnica, błędny sygnał położenia przepustnicy | TPS, korpus przepustnicy, adaptacja biegu jałowego |
Najbardziej zdradliwe są przypadki, w których samochód jeszcze jedzie, ale robi to coraz mniej równo. Wtedy łatwo uwierzyć, że winny jest tylko „stary wtrysk”, a w praktyce problemem bywa jeden wężyk, jedna masa albo jeden czujnik, który zaniża odczyt o tyle, że ECU liczy już błędną dawkę. To dobry moment, żeby przejść od objawów do normalnej diagnostyki.
Jak sprawdzać i ustawiać układ bez zgadywania
- Zacznij od ciśnienia paliwa. Manometr pokaże szybciej niż cokolwiek innego, czy układ ma zapas, czy już głoduje pod obciążeniem.
- Sprawdź szczelność dolotu. W SPi nieszczelny wężyk podciśnienia albo sparciała uszczelka potrafią rozjechać całą korektę mieszanki.
- Przepuść TPS przez pełen zakres. Napięcie powinno rosnąć płynnie, bez przerw i skoków. Jeśli jest martwy punkt, sterownik dostaje fałszywy sygnał przy ruszaniu i odjęciu gazu.
- Porównaj temperaturę cieczy z rzeczywistością. Zawyżony odczyt często daje ubogi rozruch, a zaniżony niepotrzebnie zalewa silnik.
- Sprawdź, czy lambda po rozgrzaniu naprawdę pracuje. Jeżeli sonda stoi w jednym miejscu, ECU traci korektę w closed loop i jedzie po mapie bazowej.
- Oczyść przepustnicę i element biegu jałowego. W starych układach mechaniczny brud potrafi naśladować problem elektryczny, a to prowadzi do niepotrzebnej wymiany części.
Jest jeszcze jedna rzecz, którą lubię podkreślać: nie próbuj „naprawiać” SPi samą śrubą czy intuicją, jeśli układ ma sterowanie zamknięte. Drobna korekta mechaniczna czasem tylko maskuje usterkę i utrudnia później normalną diagnostykę. Kiedy podstawy są sprawdzone, dopiero wtedy ma sens porównanie tego układu z bardziej nowoczesnym rozwiązaniem.
SPi a wielopunktowy wtrysk w codziennej eksploatacji
To porównanie jest ważne, bo wiele osób ocenia jednopunktowy wtrysk przez pryzmat nowszych silników. Tyle że to są dwa różne kompromisy, a nie ten sam układ w innej wersji.
| Cecha | SPi | Wielopunktowy wtrysk | Co to znaczy dla kierowcy |
|---|---|---|---|
| Precyzja podawania paliwa | Niższa, bo jedno miejsce podaje paliwo do całego dolotu | Wyższa, bo każdy cylinder dostaje własną porcję bliżej zaworu | Lepsza równość pracy, mniejsze ryzyko różnic między cylindrami |
| Wrażliwość na dolot | Większa | Mniejsza | Nieszczelność w SPi szybciej psuje korekty i komfort jazdy |
| Koszt i prostota | Zwykle niższy koszt i prostsza konstrukcja | Więcej osprzętu, wyższy koszt serwisu | W starym aucie SPi bywa tańszy w utrzymaniu, jeśli baza jest zdrowa |
| Diagnostyka | Łatwiejsza mechanicznie, ale mniej wyrozumiała dla błędnych sygnałów | Bardziej rozbudowana, ale często dokładniejsza | W SPi szybciej widać efekt jednego złego parametru |
| Elastyczność przy obciążeniu | Ograniczona przez wspólny kolektor | Lepsza | MPI lepiej znosi dynamiczną jazdę i modyfikacje |
Ja nie traktuję tego jako wyroku dla starego układu. Jeśli samochód ma jeździć seryjnie, w spokojnym rytmie, a wszystkie parametry są pod kontrolą, jednopunktowy wtrysk nadal ma sens. W praktyce liczy się więc nie to, że system jest prosty, tylko to, czy trzyma swoje bazowe wartości i nie walczy z wiekiem osprzętu.
Najkrótsza droga do stabilnej pracy starego jednopunktowego wtrysku
- Najpierw doprowadzam ciśnienie paliwa do specyfikacji, bo bez tego reszta pomiarów bywa myląca.
- Potem uszczelniam dolot i sprawdzam wężyki, bo w SPi każde lewe powietrze od razu zmienia mieszankę.
- Dalej weryfikuję TPS, temperaturę cieczy i pracę lambdy, czyli parametry, które sterownik czyta najczęściej.
- Na końcu oceniam korpus przepustnicy, układ biegu jałowego i stan elektryki, bo tam zwykle kumulują się drobne usterki.
Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby prosta: w starym jednopunktowym wtrysku najpierw mierzę, potem czyszczę, a dopiero na końcu wymieniam części. To oszczędza czas i pieniądze, bo w takim układzie kilka niewielkich odchyleń potrafi udawać poważną awarię sterownika.
