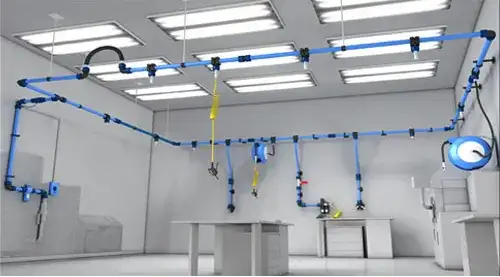

Z czego zrobić instalację pneumatyczną w warsztacie, aby uniknąć problemów?

Budowa instalacji pneumatycznej w warsztacie wymaga starannego doboru odpowiednich materiałów i komponentów. W dzisiejszych czasach najczęściej wykorzystuje się rury z polipropylenu (PP) oraz aluminium, które oferują wiele korzyści w porównaniu do tradycyjnej stali. Dzięki swojej lekkości, łatwości montażu oraz niskim kosztom, materiały te stają się coraz bardziej popularne w nowoczesnych instalacjach pneumatycznych.

W tym artykule omówimy kluczowe elementy, które należy wziąć pod uwagę przy projektowaniu instalacji pneumatycznej. Zrozumienie, jakie materiały i komponenty są najlepsze, pomoże uniknąć problemów w przyszłości i zapewni efektywność oraz bezpieczeństwo systemu. Przyjrzymy się również najczęstszym błędom, które mogą wystąpić podczas instalacji i jak ich unikać.

• Polipropylen i aluminium są najlepszymi materiałami do instalacji pneumatycznych, oferującymi niskie koszty i łatwość montażu.
• Stal, choć nadal używana, ma wiele wad, takich jak konieczność spawania i podatność na korozję.
• Ważne komponenty instalacji pneumatycznej obejmują sprężarki, zbiorniki ciśnieniowe oraz jednostki przygotowania powietrza.
• Projektowanie instalacji powinno uwzględniać wymagania dotyczące przepływu powietrza oraz liczbę stanowisk roboczych.
• Unikanie powszechnych błędów podczas instalacji może znacząco poprawić efektywność systemu.

Wybór odpowiednich materiałów do instalacji pneumatycznej w warsztacie

Wybór odpowiednich materiałów jest kluczowy dla efektywności i trwałości instalacji pneumatycznej. Wśród najczęściej stosowanych materiałów znajdują się polipropylen (PP), aluminium oraz stal. Polipropylen i aluminium zyskują na popularności, ponieważ oferują wiele korzyści w porównaniu do tradycyjnej stali. Rury z polipropylenu charakteryzują się niskimi kosztami instalacji, wysoką jakością uszczelnienia oraz łatwością montażu, co czyni je idealnym wyborem dla nowoczesnych warsztatów.

Aluminium, z kolei, jest materiałem lekki i niekorodującym, co sprawia, że jest łatwe w obróbce i oferuje niski opór tarcia, co poprawia efektywność systemu. Choć stal nadal znajduje zastosowanie w niektórych instalacjach, jej wady, takie jak konieczność spawania i podatność na korozję, ograniczają jej popularność. W poniższej tabeli porównano właściwości polipropylenu, aluminium i stali, co pomoże w dokonaniu świadomego wyboru materiałów do instalacji pneumatycznej.

Polipropylen i jego zalety w instalacjach pneumatycznych

Polipropylen to materiał, który zyskuje coraz większe uznanie w instalacjach pneumatycznych. Jego niski koszt sprawia, że jest to atrakcyjna opcja dla wielu warsztatów. Rury z polipropylenu są łatwe w montażu i dostępne w różnych średnicach, co umożliwia dopasowanie do różnych potrzeb. Przykładem mogą być systemy instalacyjne, które wykorzystują rury PP do zasilania narzędzi pneumatycznych w małych warsztatach, gdzie koszty i efektywność są kluczowe.

• Rury z polipropylenu są lekki i łatwe do transportu, co ułatwia ich instalację.
• Wysoka jakość uszczelnienia rur PP zapewnia minimalne straty powietrza, co zwiększa efektywność systemu.
• Polipropylen jest odporny na wiele chemikaliów, co czyni go idealnym materiałem do zastosowań w warsztatach.

Aluminium jako nowoczesna alternatywa dla stali

Aluminium to materiał, który zyskuje na popularności w instalacjach pneumatycznych, dzięki swoim licznym zaletom. Przede wszystkim, jego lekka konstrukcja sprawia, że jest łatwy do transportu i montażu, co przyspiesza proces instalacji. Rury aluminiowe, takie jak te oferowane przez firmę Infinity, charakteryzują się również odpornością na korozję, co znacząco wydłuża ich żywotność w porównaniu do tradycyjnych rur stalowych.

Dzięki niskiemu oporowi tarcia, aluminium poprawia efektywność całego systemu pneumatycznego, co jest kluczowe w warsztatach, gdzie liczy się każda sekunda. Przykłady zastosowania aluminiowych rur można znaleźć w wielu nowoczesnych warsztatach, które korzystają z systemów pneumatycznych do zasilania narzędzi, takich jak wkrętarki czy sprężarki. Wybór aluminium jako materiału do instalacji pneumatycznych to decyzja, która przynosi wymierne korzyści w postaci oszczędności czasu oraz redukcji kosztów związanych z konserwacją.

• Aluminium jest lekki, co ułatwia transport i montaż instalacji.
• Materiał ten jest odporny na korozję, co zwiększa trwałość systemów pneumatycznych.
• Rury aluminiowe oferują niski opór tarcia, co poprawia efektywność działania narzędzi pneumatycznych.

Rola sprężarki w systemie pneumatycznym

Wybór odpowiedniej sprężarki zależy od wielu czynników, takich jak wymagana wydajność, ciśnienie robocze oraz typ narzędzi pneumatycznych, które będą używane. Sprężarki śrubowe, takie jak model Kaeser ASD 30, są często stosowane w większych zakładach przemysłowych ze względu na swoją wysoką wydajność i długotrwałość. Odpowiednia sprężarka nie tylko poprawia wydajność systemu, ale także wpływa na jego niezawodność i bezpieczeństwo.

Elementy przygotowania powietrza i ich znaczenie

Elementy przygotowania powietrza, takie jak filtry, osuszacze i separatory oleju, są niezbędne do zapewnienia czystości i jakości sprężonego powietrza. Filtry usuwają zanieczyszczenia stałe oraz wilgoć, co jest kluczowe dla prawidłowego funkcjonowania narzędzi pneumatycznych. Na przykład, filtr powietrza Festo MS6-LFR-1/2-D-MINI skutecznie eliminuje zanieczyszczenia, co zwiększa efektywność systemu.

Osuszacze powietrza, takie jak model Atlas Copco FD 30, zapobiegają kondensacji wody w systemie, co mogłoby prowadzić do korozji i uszkodzeń narzędzi. Separatory oleju są równie ważne, ponieważ usuwają nadmiar oleju, który może być wprowadzany do systemu przez sprężarki. Dzięki tym elementom przygotowania powietrza, instalacja pneumatyczna działa sprawniej i ma dłuższą żywotność.

• Filtry powietrza chronią narzędzia przed zanieczyszczeniami i wilgocią.
• Osuszacze powietrza eliminują kondensat, co zapobiega korozji.
• Separatory oleju usuwają nadmiar oleju, poprawiając jakość sprężonego powietrza.

Projektowanie instalacji pneumatycznej dla efektywności i bezpieczeństwa

Projektowanie instalacji pneumatycznej wymaga staranności i uwzględnienia wielu czynników, aby zapewnić efektywność i bezpieczeństwo systemu. Kluczowym aspektem jest obliczenie wymagań dotyczących przepływu powietrza, co pozwala na odpowiednie dobranie sprężarek oraz innych komponentów. Niewłaściwe zaprojektowanie instalacji może prowadzić do niedoboru powietrza, co z kolei wpłynie na wydajność narzędzi pneumatycznych oraz zwiększy ryzyko uszkodzeń. Często popełnianym błędem jest również zbyt długie prowadzenie rur, co może powodować straty ciśnienia i obniżać efektywność całego systemu.

Ważne jest, aby uwzględnić liczbę stanowisk roboczych oraz długość przewodów, co pozwoli na dokładne oszacowanie wymagań dotyczących przepływu powietrza. Przykładem błędów projektowych może być zbyt mała średnica rur, co prowadzi do ograniczonego przepływu powietrza. Właściwe zaprojektowanie instalacji pneumatycznej nie tylko poprawia wydajność, ale także zwiększa bezpieczeństwo użytkowników. Odpowiednie planowanie i obliczenia są kluczowe w procesie projektowania, aby uniknąć późniejszych problemów i zapewnić długotrwałe działanie systemu.

Jak obliczyć wymagania powietrza dla warsztatu?

Obliczanie wymagań powietrza dla warsztatu to kluczowy krok w projektowaniu instalacji pneumatycznej. Proces ten polega na określeniu ilości powietrza potrzebnej do zasilania narzędzi pneumatycznych oraz innych urządzeń. Należy uwzględnić takie czynniki jak rodzaj narzędzi, czas pracy oraz ciśnienie robocze. Na przykład, jeśli warsztat używa wkrętarki pneumatycznej, która wymaga 300 litrów powietrza na minutę, a planuje się używać jej przez 4 godziny dziennie, to całkowite zapotrzebowanie wynosi 72,000 litrów powietrza dziennie.

Najczęstsze błędy przy instalacji i jak ich unikać

Podczas instalacji systemów pneumatycznych często popełniane są błędy, które mogą prowadzić do poważnych problemów z wydajnością i bezpieczeństwem. Jednym z najczęstszych błędów jest niewłaściwe obliczenie wymagań powietrza, co skutkuje niedostatecznym ciśnieniem w systemie. Na przykład, w jednym z warsztatów zainstalowano sprężarkę, która nie była w stanie dostarczyć wystarczającej ilości powietrza dla wszystkich narzędzi, co prowadziło do ich awarii. Aby tego uniknąć, należy dokładnie oszacować zapotrzebowanie na powietrze przed rozpoczęciem instalacji.

Innym powszechnym błędem jest nieodpowiednia średnica rur. Zbyt małe rury mogą powodować straty ciśnienia i ograniczać przepływ powietrza, co wpływa na efektywność systemu. W przypadku jednego z projektów, zastosowanie rur o zbyt małej średnicy doprowadziło do znacznych problemów z działaniem narzędzi pneumatycznych. Dobrą praktyką jest konsultacja z profesjonalistą, który pomoże dobrać odpowiednie średnice rur oraz zaplanować układ instalacji, aby uniknąć tych typowych błędów.

• Dokładne obliczenia wymagań powietrza są kluczowe dla wydajności systemu.
• Wybór odpowiedniej średnicy rur zapobiega stratom ciśnienia i zapewnia optymalny przepływ powietrza.
• Regularne przeglądy instalacji pozwalają na wczesne wykrywanie i eliminowanie problemów.

Czytaj więcej: Jaką myjkę ultradźwiękową do warsztatu wybrać, aby zaoszczędzić czas?

Nowe technologie w instalacjach pneumatycznych dla warsztatów

Dodatkowo, integracja instalacji pneumatycznej z systemami zarządzania budynkiem (BMS) umożliwia centralne sterowanie i monitorowanie wszystkich urządzeń w warsztacie. Dzięki temu można łatwo identyfikować potencjalne problemy, takie jak nieszczelności w systemie, które mogą prowadzić do strat powietrza. Wykorzystanie tych zaawansowanych technologii nie tylko poprawia wydajność, ale także zwiększa bezpieczeństwo i komfort pracy w warsztacie.
